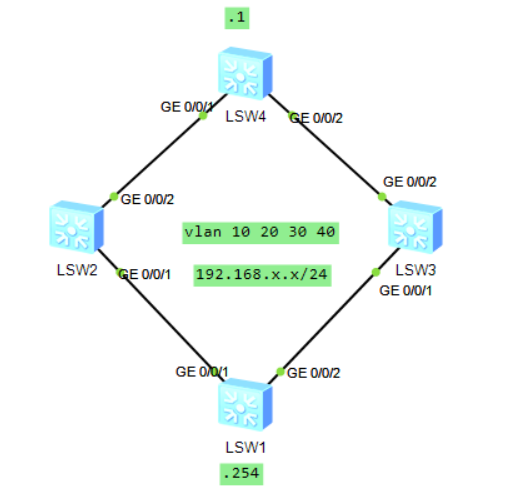

LSW1作为Smart Link设备，配置VLAN 10 20 30 40，GE0/0/1为主端口、GE0/0/2为从端口，做负载分担配置。
其中vlan 10 20 通过GE0/0/1访问，vlan 30 40 通过GE0/0/2访问。

LSW1配置步骤如下：

#
sysname SW1
#
vlan batch 10 20 30 40
#
stp region-configuration
 instance 1 vlan 10 20
 instance 2 vlan 30 40
 active region-configuration
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
#
interface Vlanif30
 ip address 192.168.30.254 255.255.255.0
#
interface Vlanif40
 ip address 192.168.40.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
 stp disable
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
 stp disable
#
smart-link group 1
 load-balance instance 2 slave
 smart-link enable
 port GigabitEthernet0/0/1 master
 port GigabitEthernet0/0/2 slave

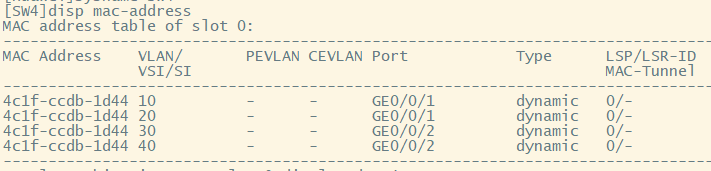

SW4上访问SW1后的MAC地址表：

结果表明SW4访问SW1，vlan 10 20 通过GE0/0/1接口发出，vlan 30 40通过GE0/0/2接口发出，已做到负载分担的目的。

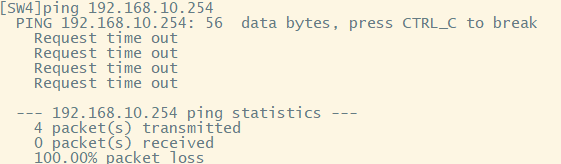

当SW1的GE0/0/1接口故障后：SW4访问SW1的情况（中断SW2的GE0/0/2接口模拟故障发生）

SW1无法感知到非直连故障，因此Smart Link接口不会切换，导致流量不通，因为SW1的VLAN 10 20接口GE0/0/1为主接口、GE0/0/2从接口，其中流量通过SW4->SW3->SW1从接口，由于从接口处于阻塞状态，因此无法通讯。

因此需要在SW2、SW3上配置Monitor Link来监控上联，解决非直连故障的情况配置如下：

monitor-link group 1
 port GigabitEthernet0/0/2 uplink
 port GigabitEthernet0/0/1 downlink 1

另外还需要配置控制vlan，当Smart Link发生主从切换后，发出Flush报文，收到Flush报文的设备会更新MAC和ARP表，如果不配置Flush，则需要Smart Link设备主动发起流量触发更新

控制VLAN与Flush配置：

smart-link group 1
  load-balance instance 2 slave
  smart-link enable
  port GigabitEthernet0/0/1 master
  port GigabitEthernet0/0/2 slave
  flush send control-vlan 10 password simple ars
所有设备接口下配置：
 smart-link flush receive control-vlan 10 password simple ars
